Projeto de Efeito Pulsante (Fade) em um LED no Arduino

Introdução

Neste projeto, vamos criar um efeito pulsante (fade) em um LED utilizando o Arduino. O LED será conectado ao pino digital 9, que suporta PWM (Modulação por Largura de Pulso), permitindo variar sua intensidade luminosa de forma suave. Este projeto é fundamental para entender conceitos como PWM, temporização e controle analógico de saídas digitais.

---

Materiais Necessários

• Arduino (Uno, Nano ou similar)

• 1 LED (qualquer cor)

• 1 resistor (220Ω a 330Ω)

• Protoboard e jumpers

---

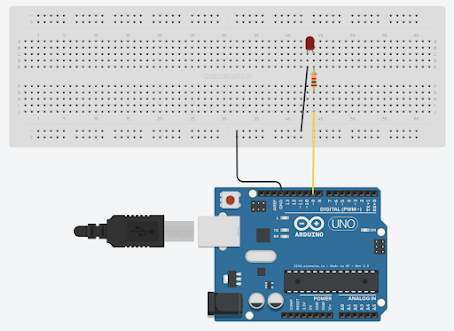

Montagem do Circuito

1. Conecte o ânodo (+) do LED ao pino digital 9 do Arduino através de um resistor.

2. Conecte o cátodo (-) do LED ao GND do Arduino.

📌 Por que usar o pino 9?
O Arduino possui pinos PWM (marcados com ~), que permitem simular saída analógica. Os pinos 3, 5, 6, 9, 10 e 11 suportam PWM no Arduino Uno.

---

Programação no Arduino

O código abaixo faz o LED pulsar (aumentar e diminuir brilho gradualmente) usando a função analogWrite(), que controla o PWM (valores de 0 a 255).

Código Completo

cpp

Copy

Download

const int ledPin = 9;  // LED conectado ao pino PWM 9
int brightness = 0;    // Brilho inicial (0 = apagado)
int fadeAmount = 5;    // Quantidade de variação do brilho

void setup() {
int ledPin = 9;
float senoVal;
int ledVal;
void setup() {
    pinMode(ledPin, OUTPUT);
}
void loop() {
    for (int x=0; x<180; x++) {
        // converte graus para radianos e, então, obtém o valor do seno
        senoVal = (sin(x*(3.1416/180)));
        ledVal = int(senoVal*255);
        analogWrite(ledPin, ledVal);
        delay(25);
    }
}

---

Funcionamento do Projeto

1. PWM (Pulse Width Modulation):

   • O Arduino não gera tensão analógica verdadeira, mas simula isso ligando/desligando rapidamente o pino (modulação por largura de pulso).

   • analogWrite(9, 128) define um ciclo de trabalho de 50% (brilho médio).

2. Efeito Fade:

   • O brilho aumenta gradualmente até 255 (máximo) e depois diminui até 0 (apagado), criando um efeito de respiração.

---

Importância do Projeto

Este projeto é essencial para aprendizado em Arduino e eletrônica porque:

✅ Introduz o conceito de PWM, usado em controle de motores, dimmers de LED e servos.
✅ Demonstra a diferença entre digital e analógico, mostrando como simular saída variável com pinos digitais.
✅ Base para projetos mais complexos, como:

• Controle de intensidade luminosa com sensores (LDR).

• Sistemas de iluminação ambiente automática.

• Efeitos visuais em arte interativa.
  ✅ Desenvolve habilidades de temporização com delay() e lógica de incremento/decremento.

---

Expansões Possíveis

• Controlar o fade com um potenciômetro (usando analogRead()).

• Adicionar múltiplos LEDs com efeitos sincronizados.

• Criar um "heartbeat" (pulsação irregular simulando batimento cardíaco).

---

Conclusão

Este projeto de LED pulsante com PWM é um excelente ponto de partida para explorar o controle de intensidade luminosa no Arduino. Ele combina conceitos simples, mas poderosos, que são a base para muitas aplicações avançadas.
